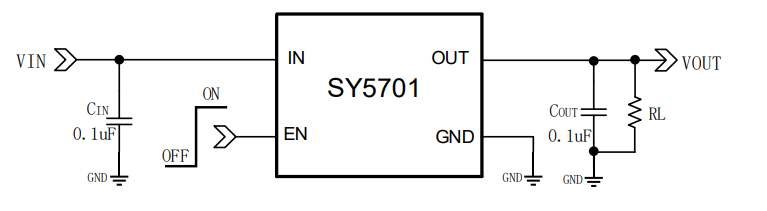

SY5701是一顆小型，低RON，超低功耗,快速開啟的load switch，最大支持1A電流。低于20nA的工作電流可支持應用在智能手表、手環等功耗敏感的設備上。SY5701包含1個60mΩ（典型應用）P溝道 MOSFET，可在1.1V至5.5V的輸入電壓下工作。可通過EN腳控制開關，1V的較低控制電壓即可開啟開 關,支持1.2V I/O控制應用。EN腳內部有智能的下拉 電阻，在EN未拉高時,接入一個典型值為500kΩ的對地電阻,保證EN腳狀態，EN腳升高狀態翻高時,斷開下拉電阻,保證低功耗。SY5701內部做了開啟速度控制,可在快速開啟的同時抑制浪涌電流。典型應用下輸出開啟時間為 100us。 SY5701采用FOCSP- 4封裝,面積0.76mm*0.76mm,0.4mm pitch，同時也支持DFN-1mm*1mm-4L小型封裝。
輸入電壓范圍：1.1V~5.5V
低導通阻抗：RON=55mΩ at VIN=5.5V；RON=60mΩ at VIN=5V；RON=75mΩ at VIN=3.3V；RON=80mΩ at VIN=2.5V；RON=135mΩ at VIN=1.8V；RON=270mΩ at VIN=1.2V；RON=350mΩ at VIN=1.1V
最大輸出電流：1A
IQ: 15nA/ SD: 10nA
100us 開啟速度
快速輸出放電（QOD）
軟啟動抑制浪涌電流
智能的 EN 腳下拉電阻
封裝：FOCSP-4-0.76mm*0.76mm與DFN-1x1-4L
智能手機，移動手機
智能手表
頭戴耳機
電子煙
手環
