SY8805 Sample Application
General Description

SY8805是一款專為藍牙耳機充電倉設計的高集成度芯片。芯片內部集成充電模塊和放電模塊。充電采用BUCK,電池端充電電流I2C可以調節。放電模塊的輸出電壓I2C可以調節,并集成兩路輸出負載開關,提供了獨立的負載存在檢測、負載插入檢測和輸出電流檢測。
SY8805集成了標準的I2C接口,方便實現芯片和MCU之間的通信,控制充電、放電功能。
SY8805集成了通信端口,可以實現耳機倉到耳機端的高速通信,非常適合藍牙耳機充電倉的設計。SY8805的高集成度極大簡化了外圍電路和元器件,為藍牙耳機充電倉的應用提供了簡單易用的方案。
SY8805采用的封裝形式為QFN3x3-20。

Features

VIN端耐壓可達28V

自動識別狀態待機電流:7uA

Shipmode功耗1.5uA

ICC、ITERM、ITC電流I2C可調節

充電自動復充

充電浮充電壓I2C可調節:4.00V~4.50V,step=25mV,精度±0.5%

同步升壓輸出電壓I2C可調3.7V~5.2V,效率高達93%@5.0V/0.3A

VOL/VOR獨立負載識別

VOL/VOR獨立控制放電

VOL/VOR輕載關機電流3mA

VOX到COMX雙向獨立通信

放電模塊過流、短路、過壓、過溫保護

VDD=3.0V/2.5V/1.8V為MCU供電

LED1~LED3獨立控制

支持HALL開盒喚醒

支持KEY長按復位VDD、退shipmode

xSen多路選擇輸出:VIN、PMID、VOL、VOR、VBAT、VDD、IOL、IOR

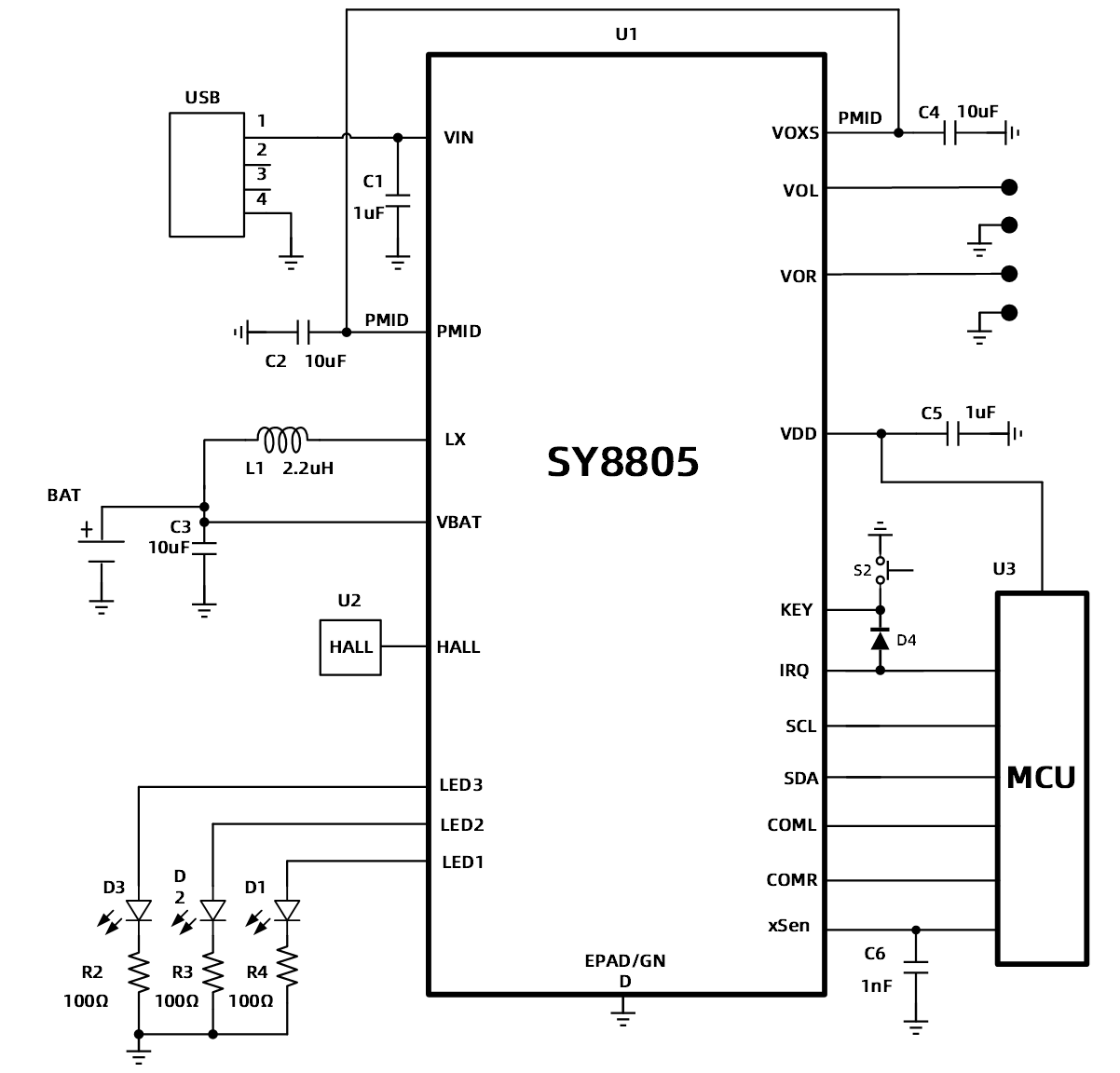

Typical Application Circuit Diagram
Applications

藍牙耳機充電倉

便攜式鋰電池應用

其他小功率電源應用
