Product Center
SY8839 Sample Application
General Description

SY8839是專門為TWS耳機充電倉設計的全集成SoC芯片。SY8837/8/9內部集成了兼容8051指令集的CPU,512字節RAM, 12k字節OTP程序存儲區,多通道10位ADC,9個GPIO,一個線性充電模塊,一個Boost升壓模塊、兩個獨立放電控制MOS管和耳機雙向通訊模塊。SY8839芯片VIN管腳支持過壓保護,最高耐壓可達35V。
SY8839為QFN16 3*3封裝。

Features

兼容8051指令集CPU

512字節RAM

12k字節OTP程序存儲空間,可以分為2個6k字節空間,允許代碼升級一次

2個定時器

2路UART

11.0592MHz時鐘頻率

1個多通道10位ADC

8個GPIO

4個集成400/800Ω電阻的LED驅動

4個LED引腳同時支持PWM輸出

線性充電,最大充電電流500mA,支持4.0-4.5V浮充電壓,精度0.5%

5V/400mA的Boost升壓轉換器

雙路獨立耳機插拔檢測、功率控制和輕載檢測

集成雙路耳機通訊功能

支持霍爾和按鍵檢測

支持NTC功能

SY8839 VIN快速過壓保護(50ns),耐壓高達35V

靜態功耗: 5uA

封裝:QFN16 3*

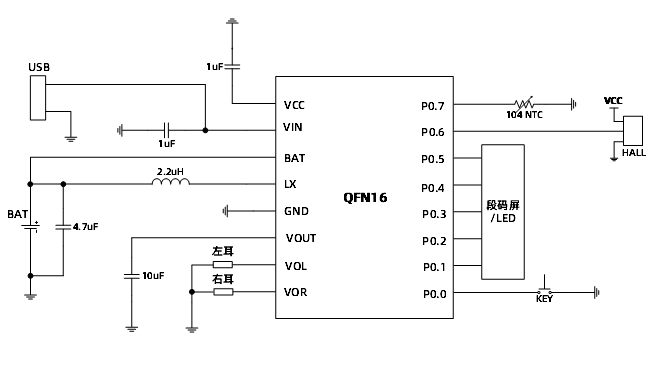

Typical Application Circuit Diagram
Applications

TWS耳機充電倉
